# Heapster

## 概述

该项目将被废弃（RETIRED）

Heapster是Kubernetes旗下的一个项目，Heapster是一个收集者，并不是采集

* 1.Heapster可以收集Node节点上的cAdvisor数据：CPU、内存、网络和磁盘
* 2.将每个Node上的cAdvisor的数据进行汇总
* 3.按照kubernetes的资源类型来集合资源，比如Pod、Namespace
* 4.默认的metric数据聚合时间间隔是1分钟。还可以把数据导入到第三方工具ElasticSearch、InfluxDB、Kafka、Graphite
* 5.展示：Grafana或Google Cloud Monitoring

## 使用场景

* Heapster+InfluxDB+Grafana共同组成了一个流行的监控解决方案
* Kubernetes原生dashboard的监控图表信息来自heapster
* 在HPA（Horizontal Pod Autoscaling）中也用到了Heapster，HPA将Heapster作为Resource Metrics API，向其获取metric，作为水平扩缩容的监控依据

## 监控指标

### 流程：

1.Heapster首先从apiserver获取集群中所有Node的信息。 2.通过这些Node上的kubelet获取有用数据，而kubelet本身的数据则是从cAdvisor得到。 3.所有获取到的数据都被推到Heapster配置的后端存储中，并还支持数据的可视化。

### 部署

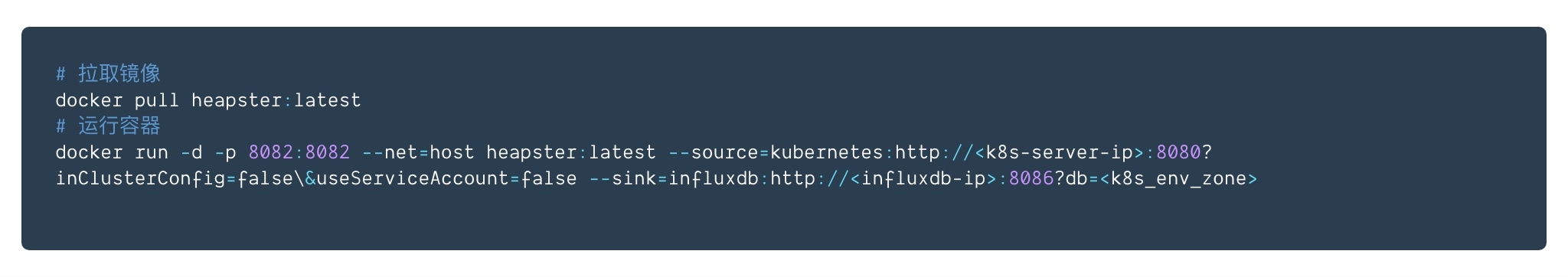

docker部署：

![](http://www.xuyasong.com/wp-content/uploads/2019/01/04df980f537101f123140ac0084a1196.png)

k8s中部署：

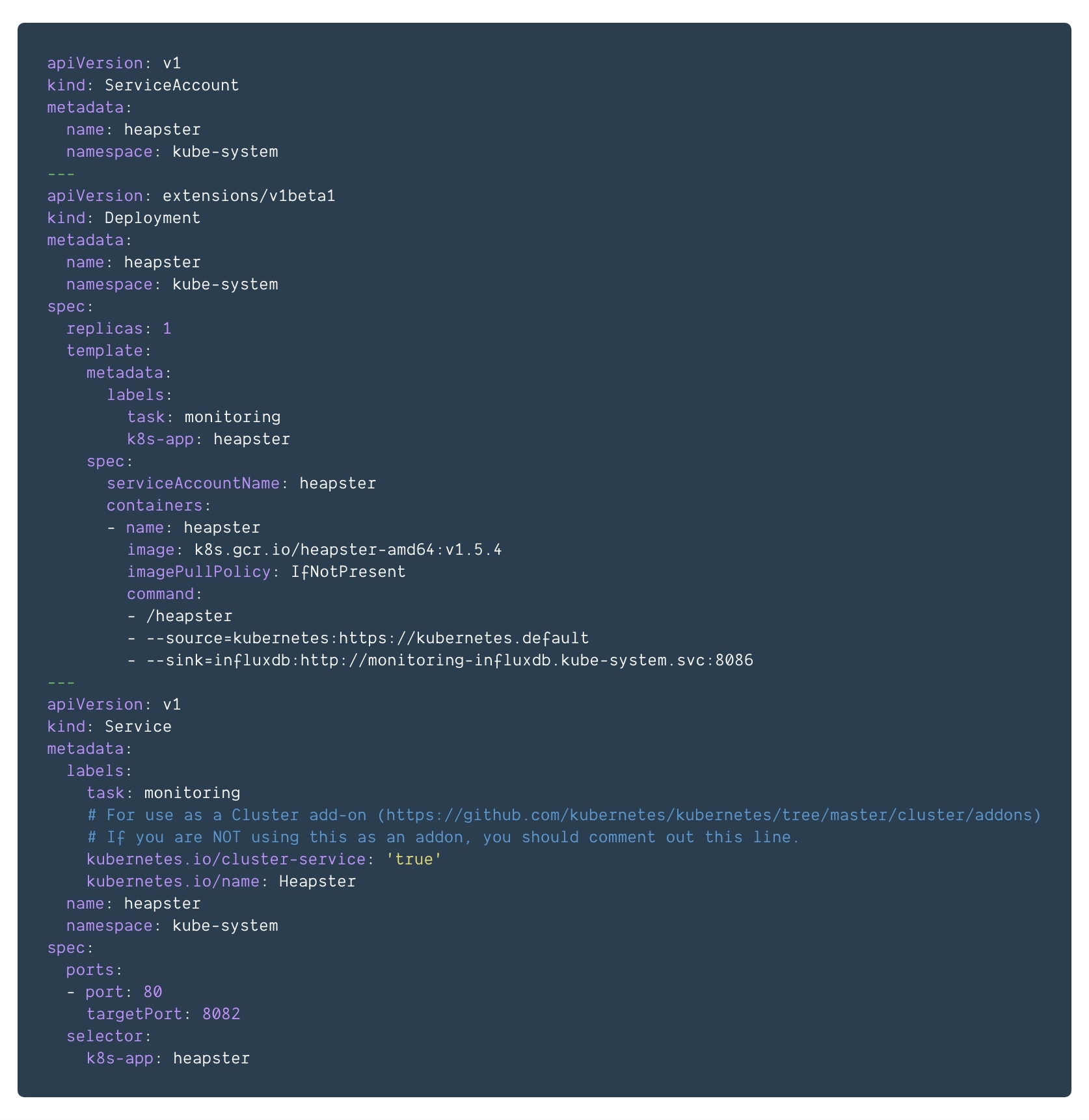

heapster.yml

![](http://www.xuyasong.com/wp-content/uploads/2019/01/7f71e6306f278e8d5f2a95bb140d90bb.png)

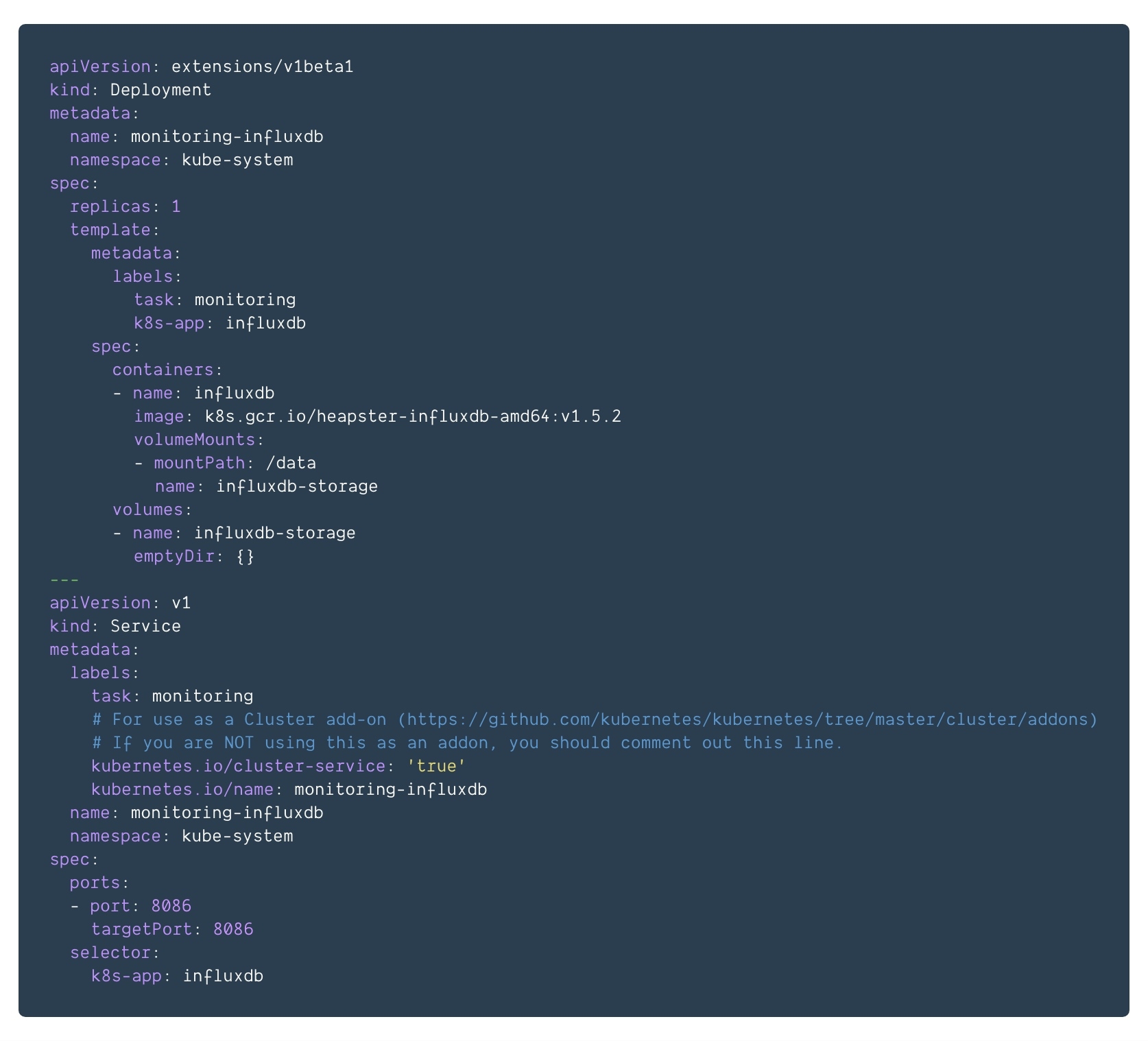

influxdb.yml

![](http://www.xuyasong.com/wp-content/uploads/2019/01/8ecf4d51cc9c64775eaedcef1f911518.png)

注意修改镜像地址，k8s.gcr.io无法访问的话，修改为内网镜像地址，如替换为registry.cn-hangzhou.aliyuncs.com/google\_containers

### Heapster的参数

* source: 指定数据获取源，如kube-apiserver

inClusterConfig:

* kubeletPort: 指定kubelet的使用端口，默认10255
* kubeletHttps: 是否使用https去连接kubelets(默认：false)
* apiVersion: 指定K8S的apiversion
* insecure: 是否使用安全证书(默认：false)
* auth: 安全认证
* useServiceAccount: 是否使用K8S的安全令牌
* sink: 指定后端数据存储，这里指定influxdb数据库

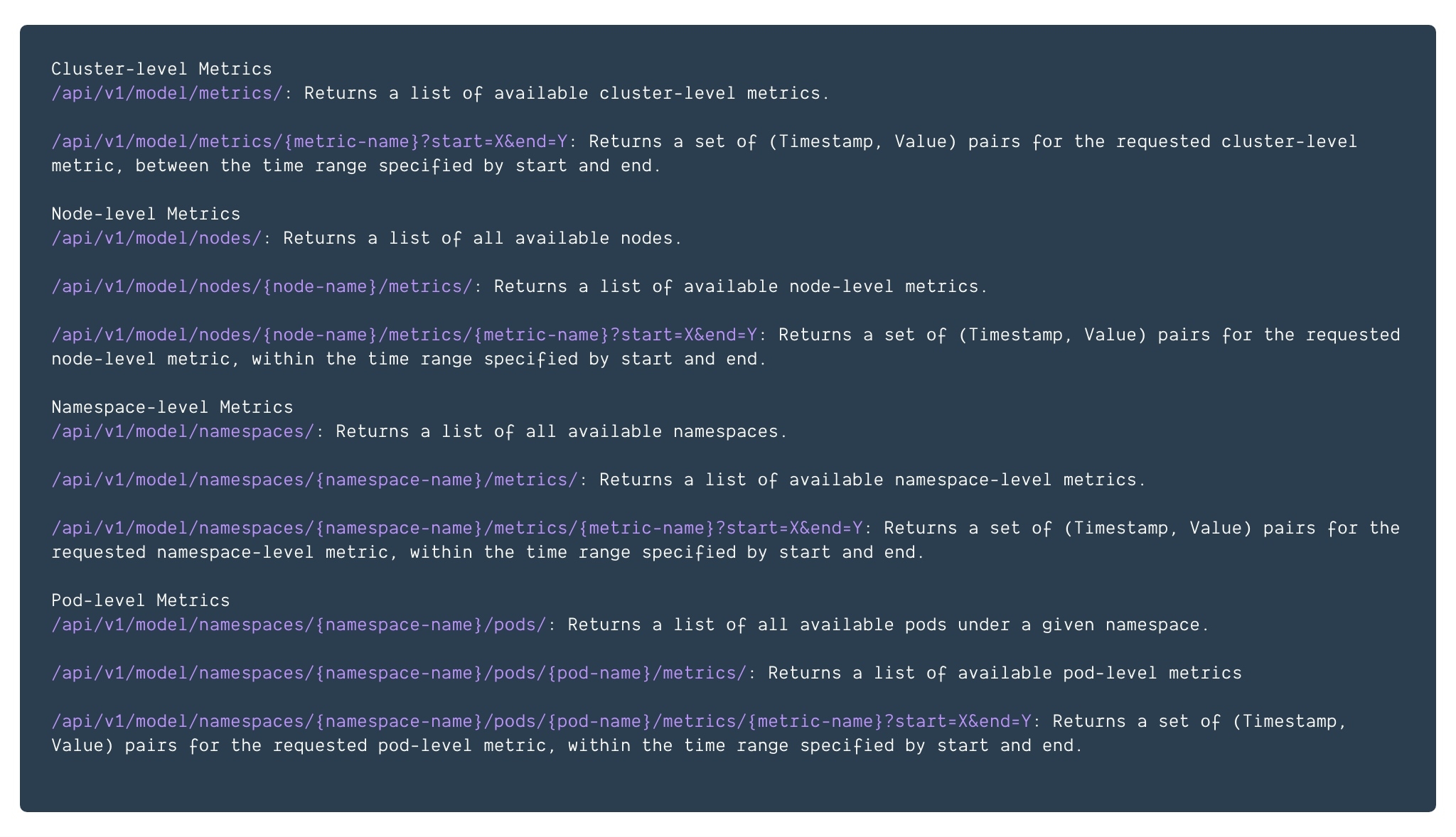

### Metrics列表

![](http://www.xuyasong.com/wp-content/uploads/2019/01/626916950630a7461320b47aead94821.png)

## 深入解析

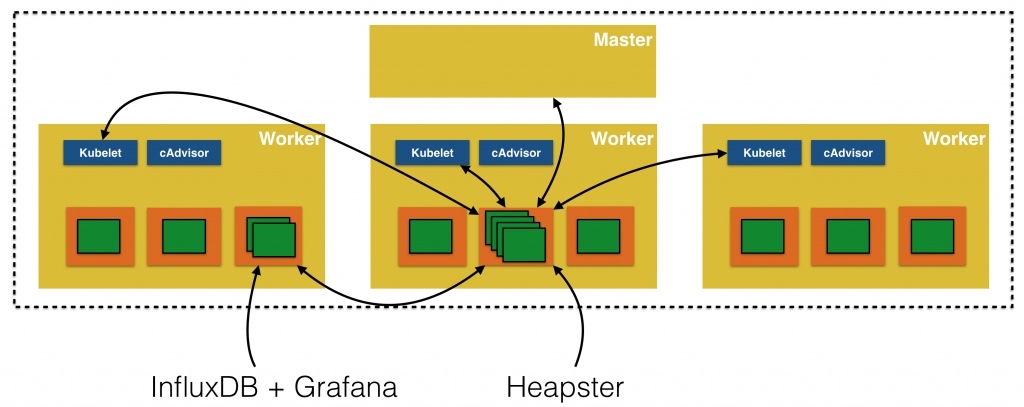

架构图：

![](http://www.xuyasong.com/wp-content/uploads/2019/01/c6cc7daab52b226d81a95a51df66100a.png)

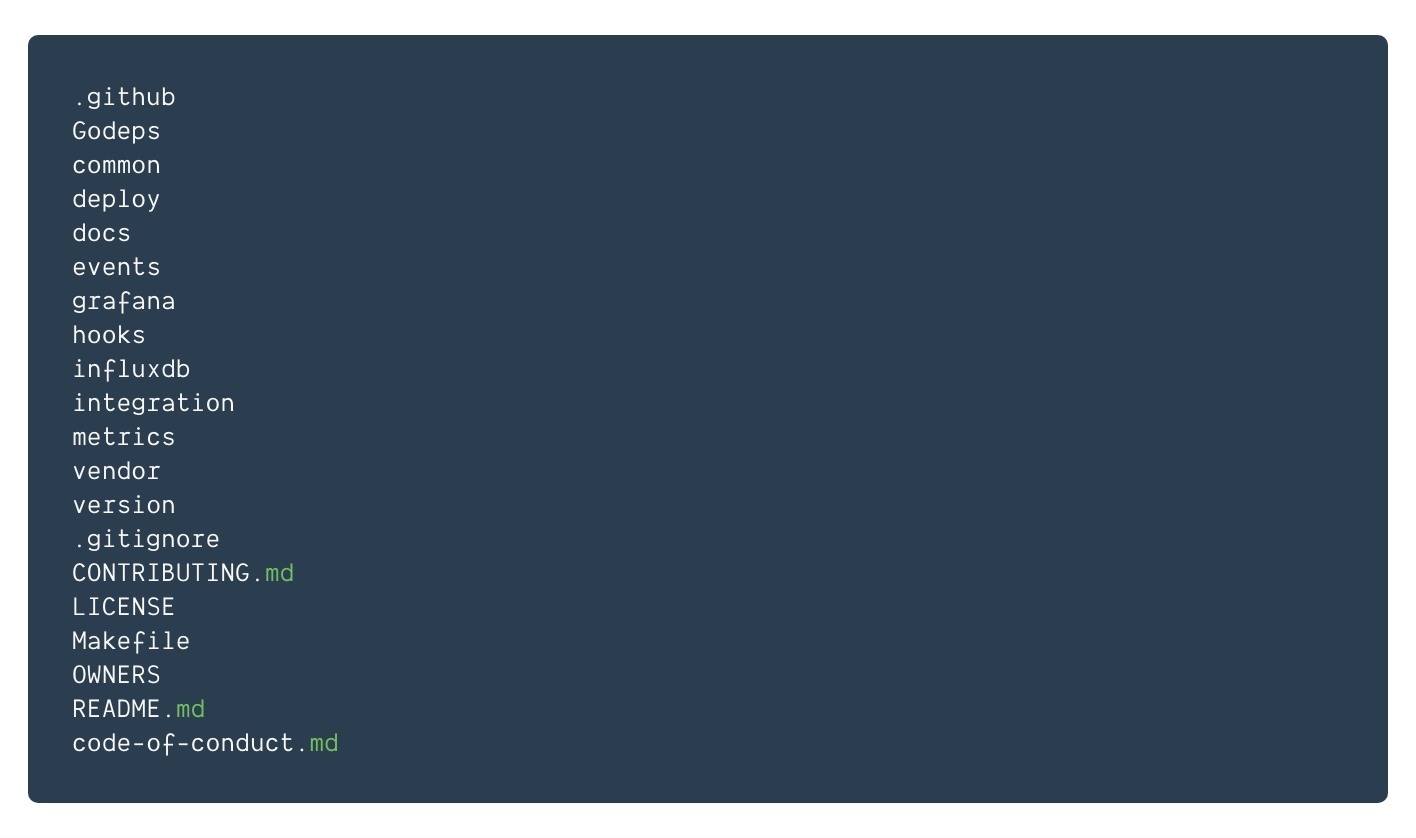

代码结构（<https://github.com/kubernetes-retired/heapster）>

![](http://www.xuyasong.com/wp-content/uploads/2019/01/794b158e7f3ad6f69d064a87c3676da7.png)

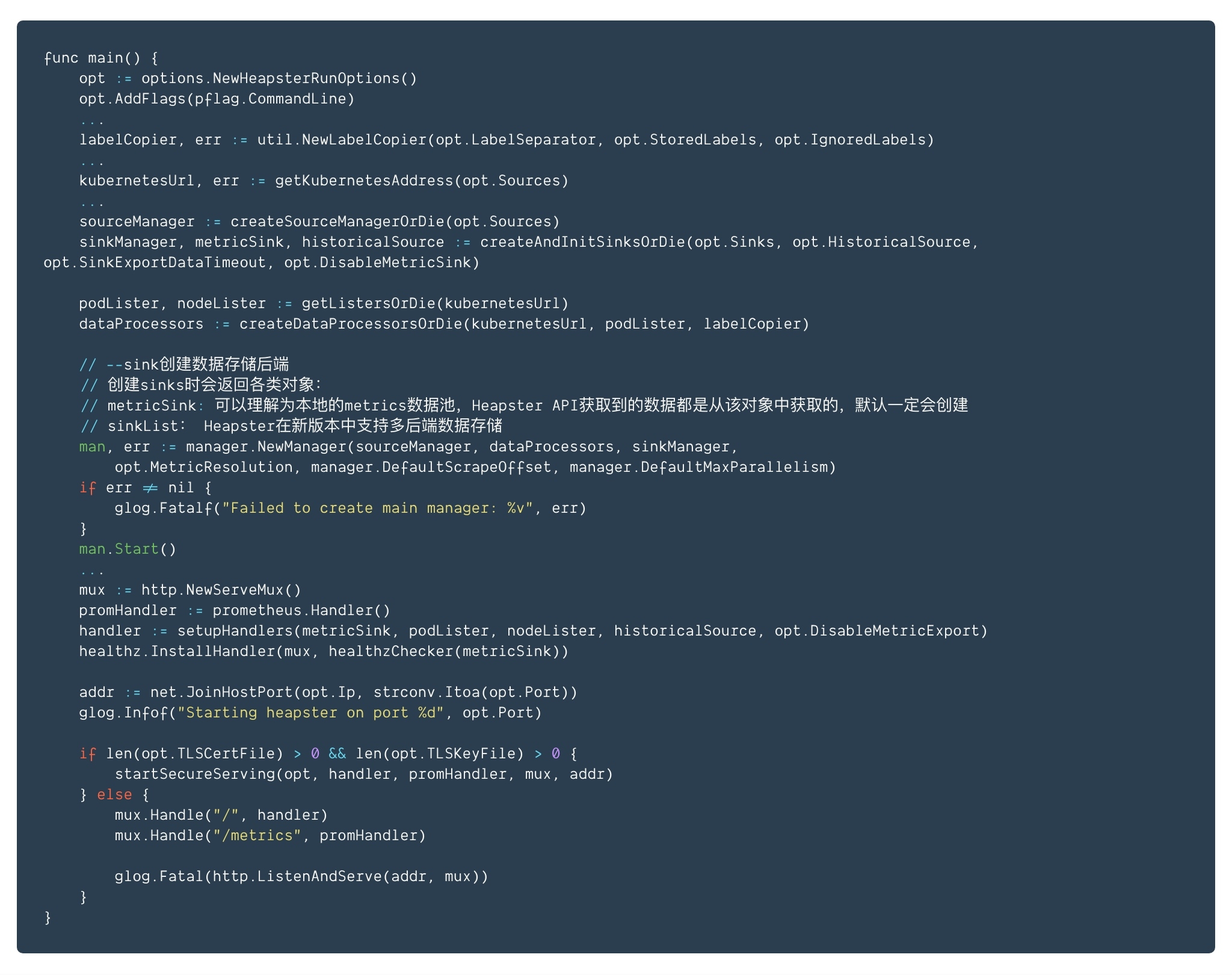

heapster主函数（heapster/metrics/heapster.go）

![](http://www.xuyasong.com/wp-content/uploads/2019/01/176eb5c5ce6d264f37e9975afba9c1c2.png)

主要流程：

* 创建数据源对象
* 创建后端存储对象list
* 创建处理metrics数据的processors
* 创建manager，并开启数据的获取及export的协程
* 开启Heapster server，并支持各类API

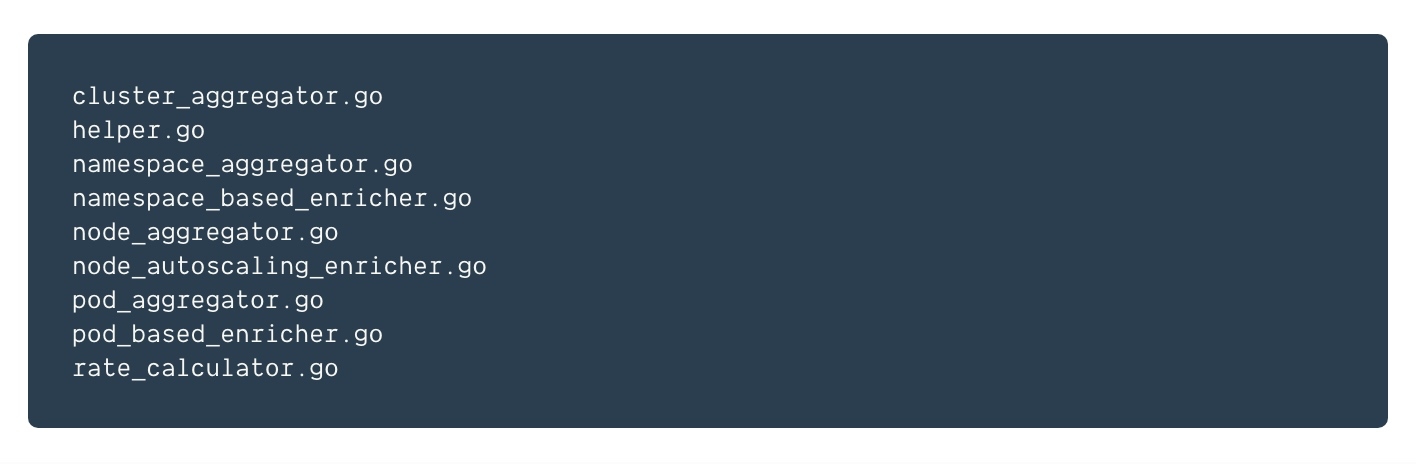

cAdvisor返回的原始数据包含了nodes和containers的相关数据，heapster需要创建各种processor，用于处理成不同类型的数据，比如pod, namespace, cluster，node的聚合，求和平均之类，processor有如下几种：

![](http://www.xuyasong.com/wp-content/uploads/2019/01/f2789d5a2fe67703e2caf7f577d6987f.png)

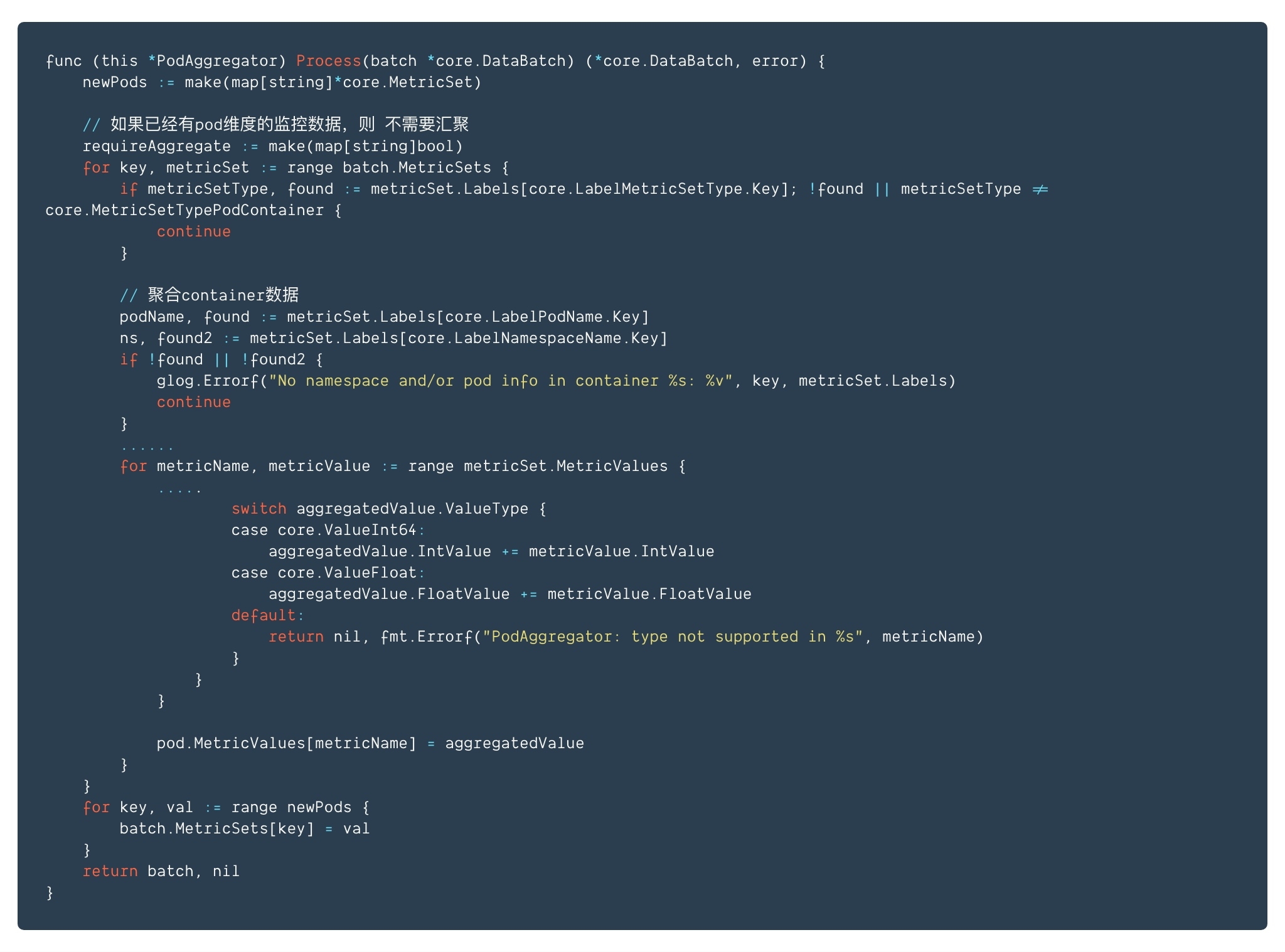

例如Pod的处理如下：

![](http://www.xuyasong.com/wp-content/uploads/2019/01/827a0cd9a2c0d2d7be05305936d48194.png)

详细解析参考: <https://segmentfault.com/a/1190000008863353>

## 现状

heapster已经被官方废弃（k8s 1.11版本中，HPA已经不再从hepaster获取数据）

* CPU内存、HPA指标： 改为[metrics-server](https://github.com/kubernetes-incubator/metrics-server)
* 基础监控：集成到prometheus中，kubelet将metric信息暴露成prometheus需要的格式，使用[Prometheus Operator](https://github.com/coreos/prometheus-operator)
* 事件监控：集成到<https://github.com/heptiolabs/eventrouter>

## 基于Heapster的HPA

参考：[基于Heapster的HPA](mweblib://15466995225914)


---
