概述

上文metric-server提到,kubernetes的监控指标分为两种:

  • Core metrics(核心指标):从 Kubelet、cAdvisor 等获取度量数据,再由metrics-server提供给 Dashboard、HPA 控制器等使用。

  • Custom Metrics(自定义指标):由Prometheus Adapter提供API custom.metrics.k8s.io,由此可支持任意Prometheus采集到的指标。

核心指标只包含node和pod的cpu、内存等,一般来说,核心指标作HPA已经足够,但如果想根据自定义指标:如请求qps/5xx错误数来实现HPA,就需要使用自定义指标了,目前Kubernetes中自定义指标一般由Prometheus来提供,再利用k8s-prometheus-adpater聚合到apiserver,实现和核心指标(metric-server)同样的效果。

以下是官方的项目介绍:

Resource Metrics API(核心api)

  • Heapster

  • Metrics Server

Custom Metrics API:

  • Prometheus Adapter

  • Microsoft Azure Adapter

  • Google Stackdriver

  • Datadog Cluster Agent

部署

Prometheus可以采集其它各种指标,但是prometheus采集到的metrics并不能直接给k8s用,因为两者数据格式不兼容,因此还需要另外一个组件(kube-state-metrics),将prometheus的metrics数据格式转换成k8s API接口能识别的格式,转换以后,因为是自定义API,所以还需要用Kubernetes aggregator在主API服务器中注册,以便直接通过/apis/来访问。

文件清单:

  • 开启Kubernetes aggregator功能(参考上文metric-server)

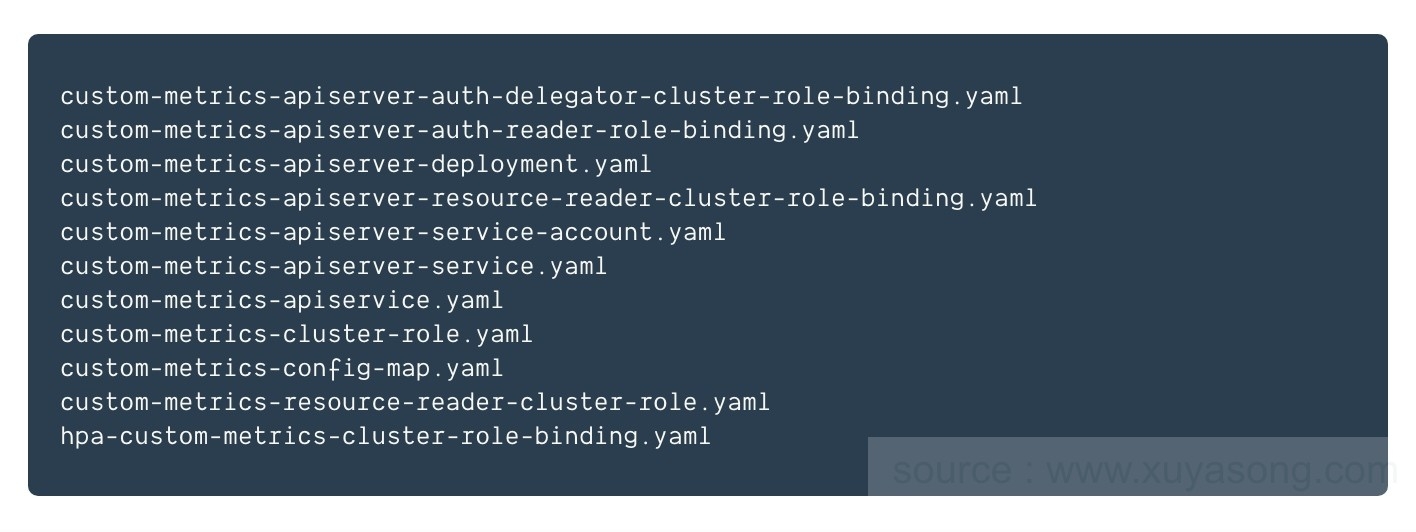

k8s-prometheus-adapter的部署文件:

其中创建了一个叫做cm-adapter-serving-certs的secret,包含两个值: serving.crt和serving.key,这是由apiserver信任的证书。kube-prometheus项目中的gencerts.sh和deploy.sh脚本可以创建这个secret

包括secret的所有资源,都在custom-metrics命名空间下,因此需要kubectl create namespace custom-metrics

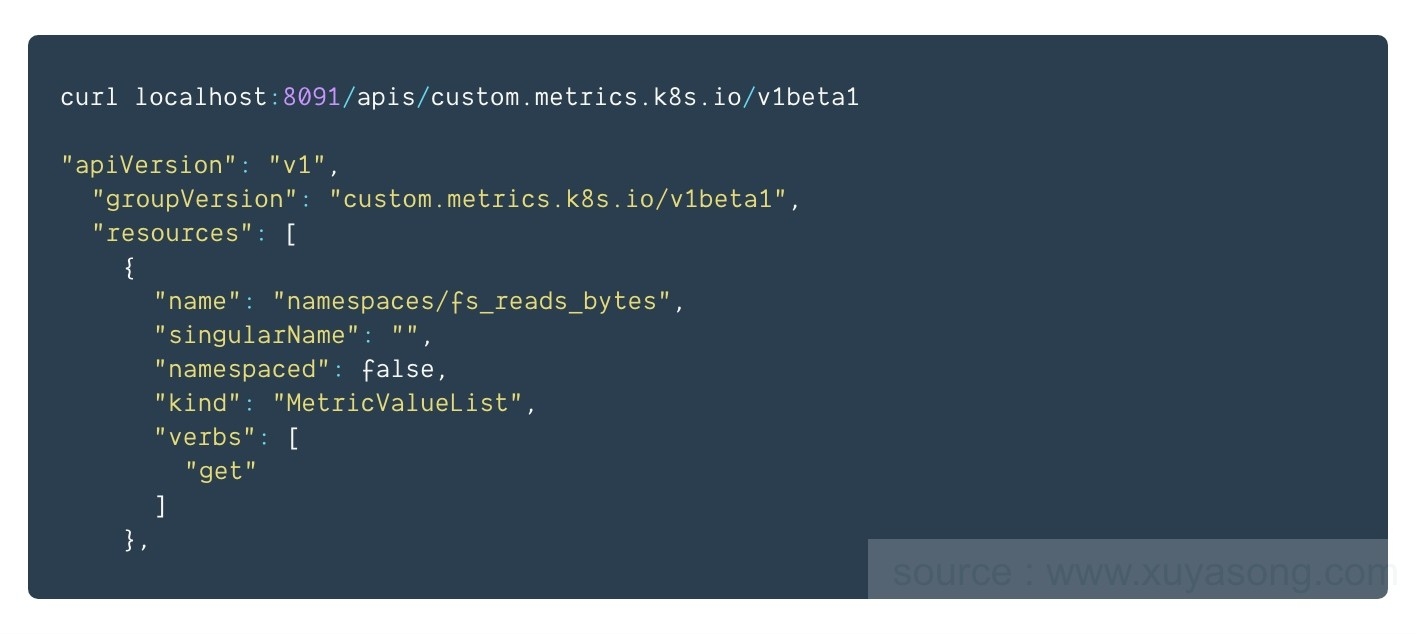

以上组件均部署成功后,可以通过url获取指标

基于自定义指标的HPA

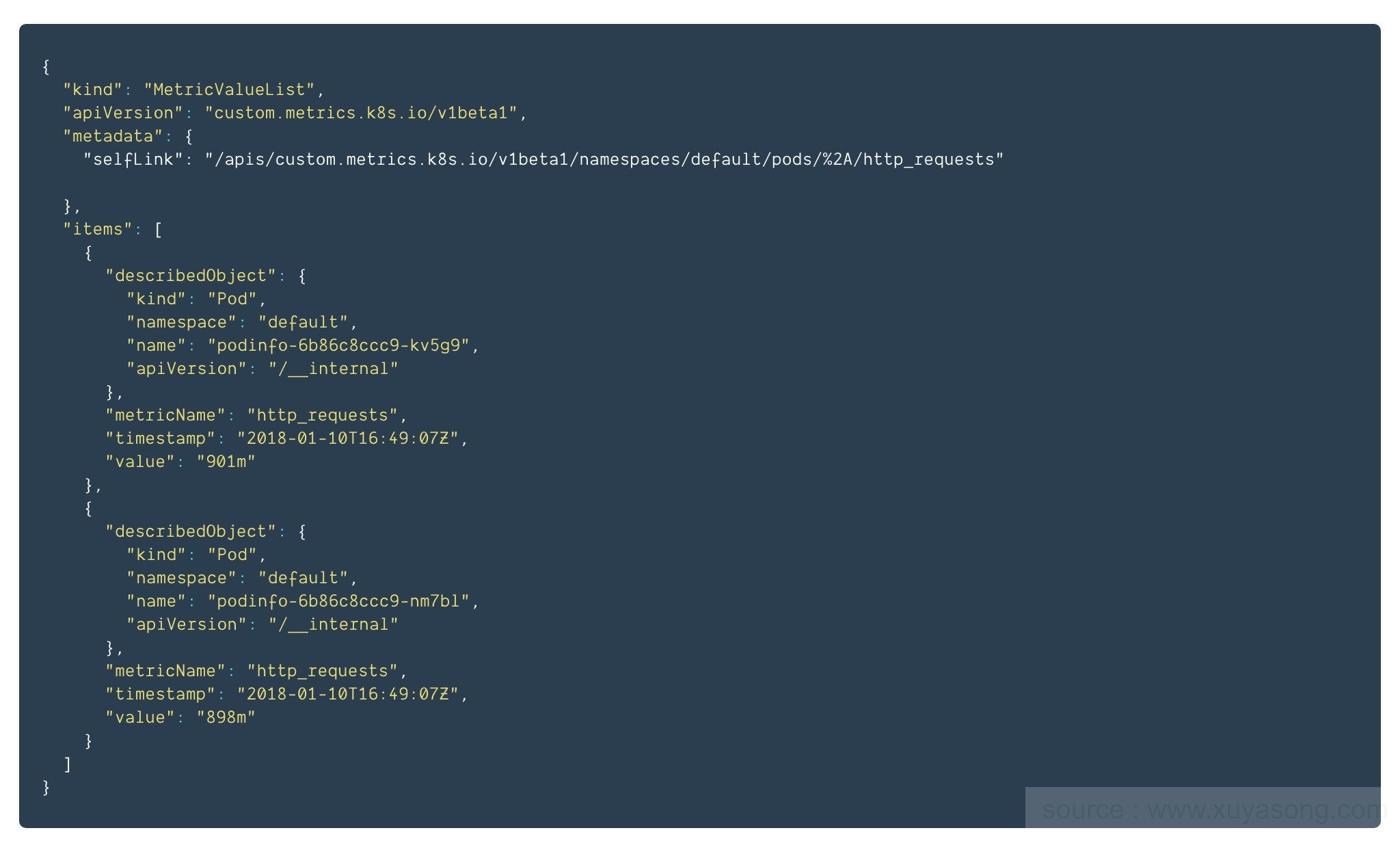

使用prometheus后,pod有一些自定义指标,如http_request请求数

创建一个HPA,当请求数超过每秒10次时进行自动扩容

apiVersion: autoscaling/v2beta1
kind: HorizontalPodAutoscaler
metadata:
  name: podinfo
spec:
  scaleTargetRef:
    apiVersion: extensions/v1beta1
    kind: Deployment
    name: podinfo
  minReplicas: 2
  maxReplicas: 10
  metrics:
  - type: Pods
    pods:
      metricName: http_requests
      targetAverageValue: 10

查看hpa

$ kubectl get hpa

NAME      REFERENCE            TARGETS     MINPODS   MAXPODS   REPLICAS   AGE
podinfo   Deployment/podinfo   899m / 10   2         10        2          1m

对pod进行施压

#install hey
$ go get -u github.com/rakyll/hey

#do 10K requests rate limited at 25 QPS
$ hey -n 10000 -q 5 -c 5 http://PODINFO_SVC_IP:9898/healthz

HPA发挥作用:

Events:
  Type    Reason             Age   From                       Message
  ----    ------             ----  ----                       -------
  Normal  SuccessfulRescale  5m    horizontal-pod-autoscaler  New size: 3; reason: pods metric http_requests above target
  Normal  SuccessfulRescale  21s   horizontal-pod-autoscaler  New size: 2; reason: All metrics below target

关于k8s-prometheus-adapter

其实k8s-prometheus-adapter既包含自定义指标,又包含核心指标,即如果按照了prometheus,且指标都采集完整,k8s-prometheus-adapter可以替代metrics server。

在1.6以上的集群中,k8s-prometheus-adapter可以适配autoscaling/v2的HPA

  • lister-kubeconfig: 默认使用in-cluster方式

  • metrics-relist-interval: 更新metric缓存值的间隔,最好大于等于Prometheus 的scrape interval,不然数据会为空

  • prometheus-url: 对应连接的prometheus地址

  • config: 一个yaml文件,配置如何从prometheus获取数据,并与k8s的资源做对应,以及如何在api接口中展示。

rules:
    - seriesQuery: '{__name__=~"^container_.*",container_name!="POD",namespace!="",pod_name!=""}'
      seriesFilters: []
      resources:
        overrides:
          namespace:
            resource: namespace
          pod_name:
            resource: pod
      name:
        matches: ^container_(.*)_seconds_total$
        as: ""
      metricsQuery: sum(rate(<<.Series>>{<<.LabelMatchers>>,container_name!="POD"}[1m])) by (<<.GroupBy>>)
    - seriesQuery: '{__name__=~"^container_.*",container_name!="POD",namespace!="",pod_name!=""}'
      seriesFilters:
      - isNot: ^container_.*_seconds_total$
      resources:
        overrides:
          namespace:
            resource: namespace
          pod_name:
            resource: pod
      name:
        matches: ^container_(.*)_total$
        as: ""
      metricsQuery: sum(rate(<<.Series>>{<<.LabelMatchers>>,container_name!="POD"}[1m])) by (<<.GroupBy>>)
    - seriesQuery: '{__name__=~"^container_.*",container_name!="POD",namespace!="",pod_name!=""}'
      seriesFilters:
      - isNot: ^container_.*_total$
      resources:
        overrides:
          namespace:
            resource: namespace
          pod_name:
            resource: pod
      name:
        matches: ^container_(.*)$
        as: ""
      metricsQuery: sum(<<.Series>>{<<.LabelMatchers>>,container_name!="POD"}) by (<<.GroupBy>>)

问题

为什么我看不到自定义的metric

  • 检查下config配置文件,是否有选择你的metric

  • 检查下采集的信息是否正确,如foo{namespace="somens",deployment="bar"},foo这个名称的数据来自于somens的命名空间+bar这个部署

  • 启动的时候加上--v=6,可以打出adapter实际的query信息

参考k8s-prometheus-adapter,可以实现自己的adapter,比如获取已有监控系统的指标,汇聚到api-server中,k8s-prometheus-adapter的实现逻辑会在后续文章中专门来讲。

:prometheus的export,收集Node级别的监控数据

:监控服务端,从node-exporter拉数据并存储为时序数据。

:将prometheus中可以用PromQL查询到的指标数据转换成k8s对应的数

:聚合进apiserver,即一种实现

因为一般是部署在集群内,所以k8s-prometheus-adapter默认情况下,使用的认证方式,以下是主要参数:

config文件的内容示例()

本文为容器监控实践系列文章,完整内容见:
