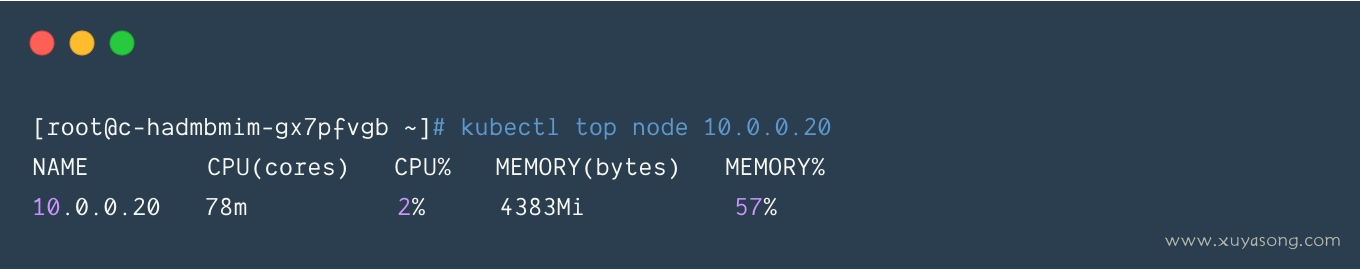

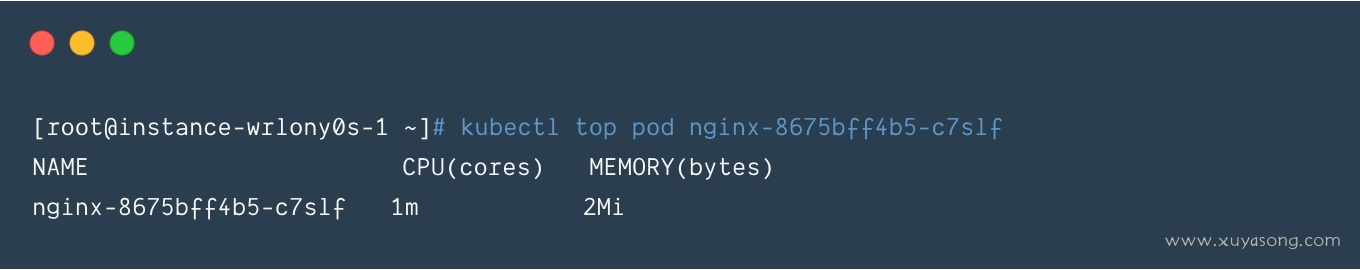

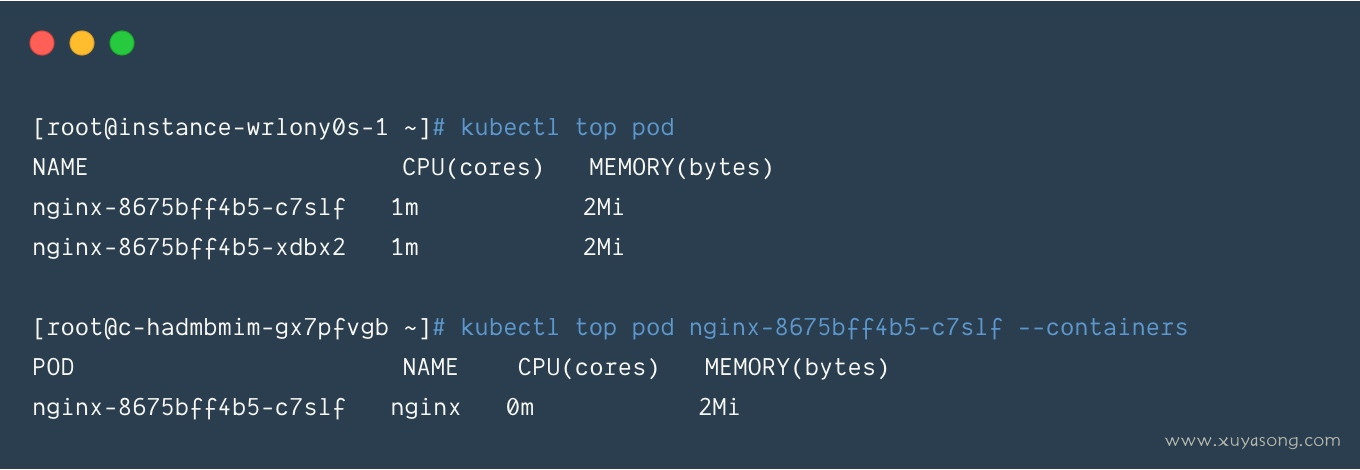

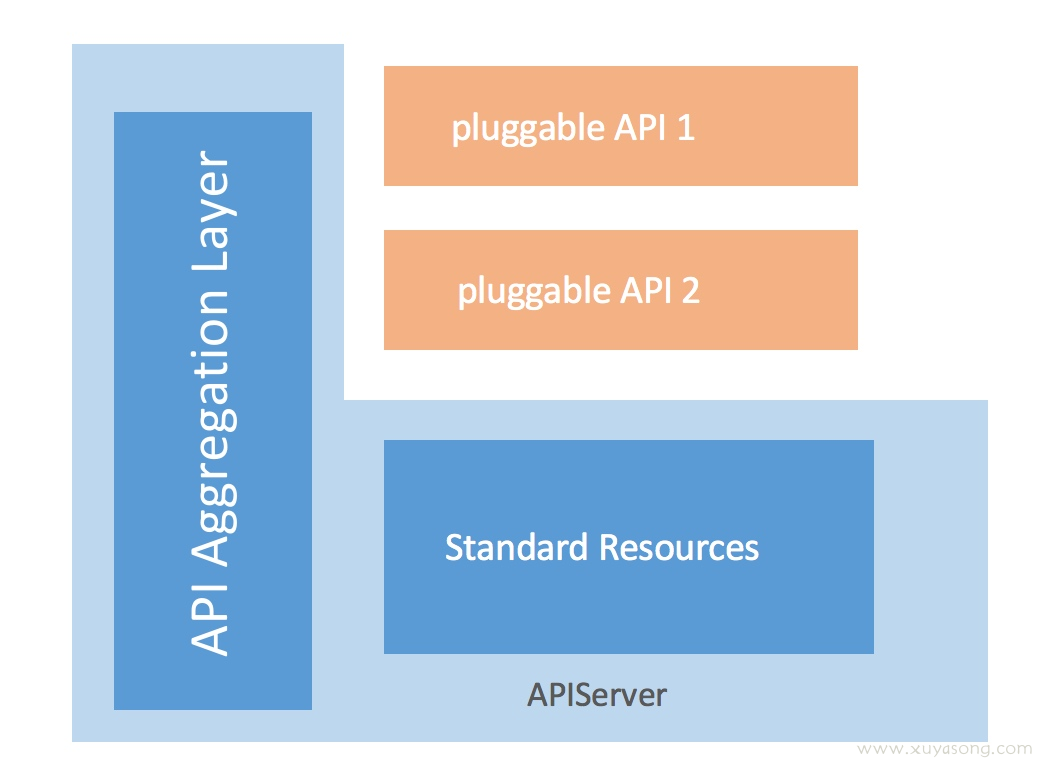

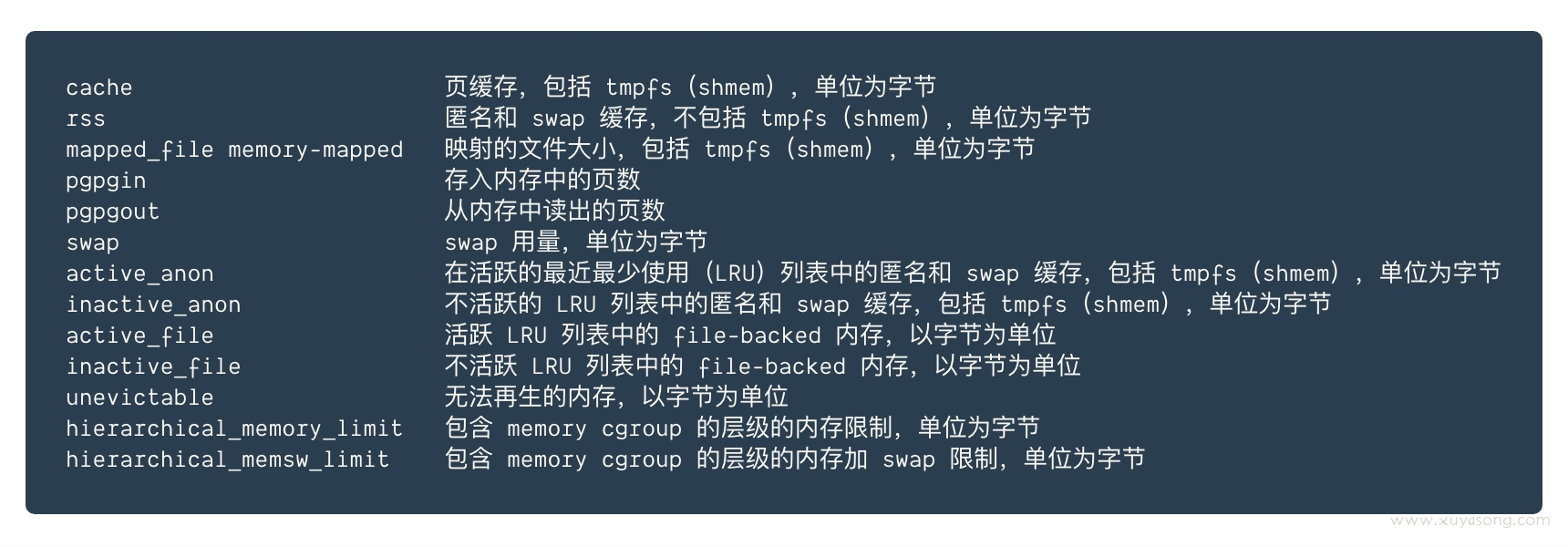

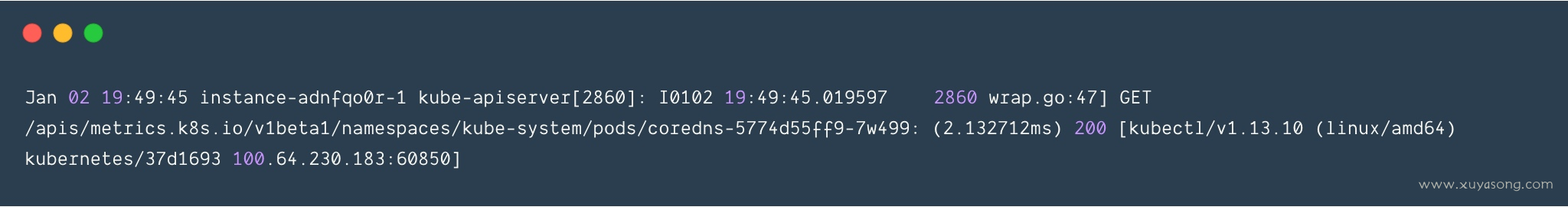

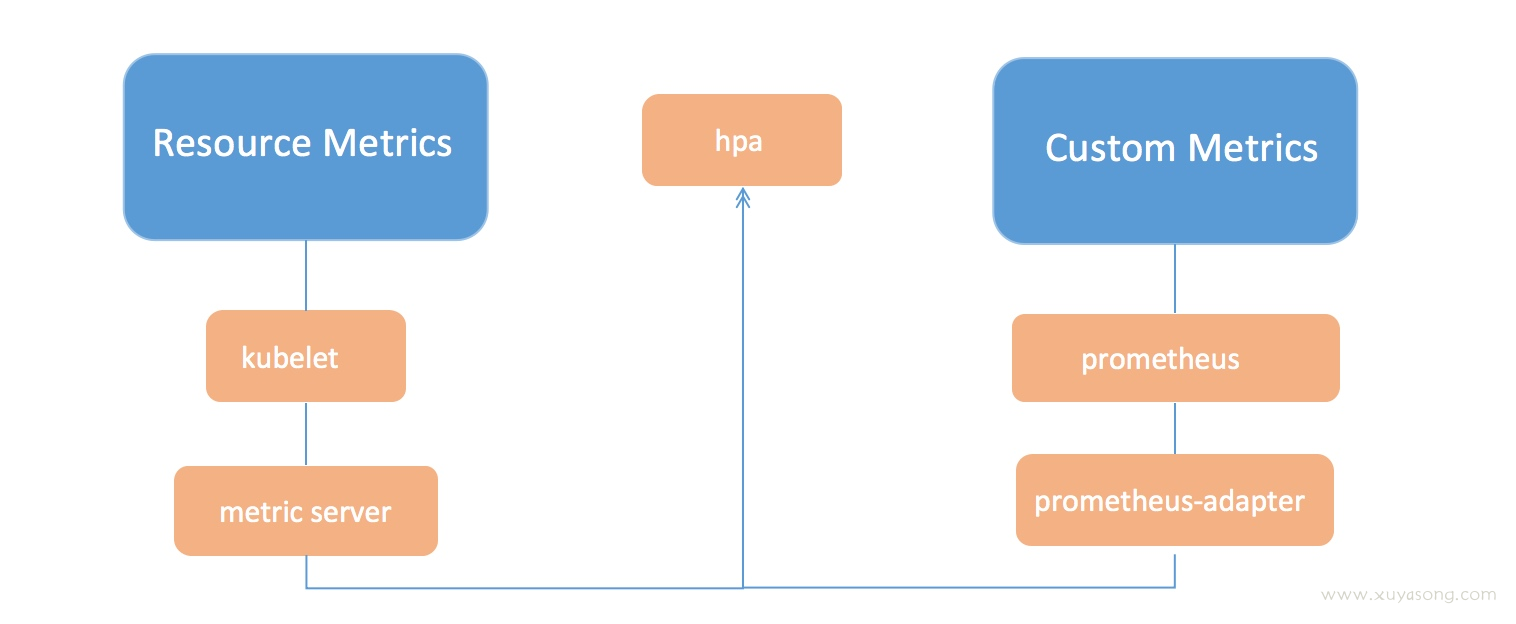

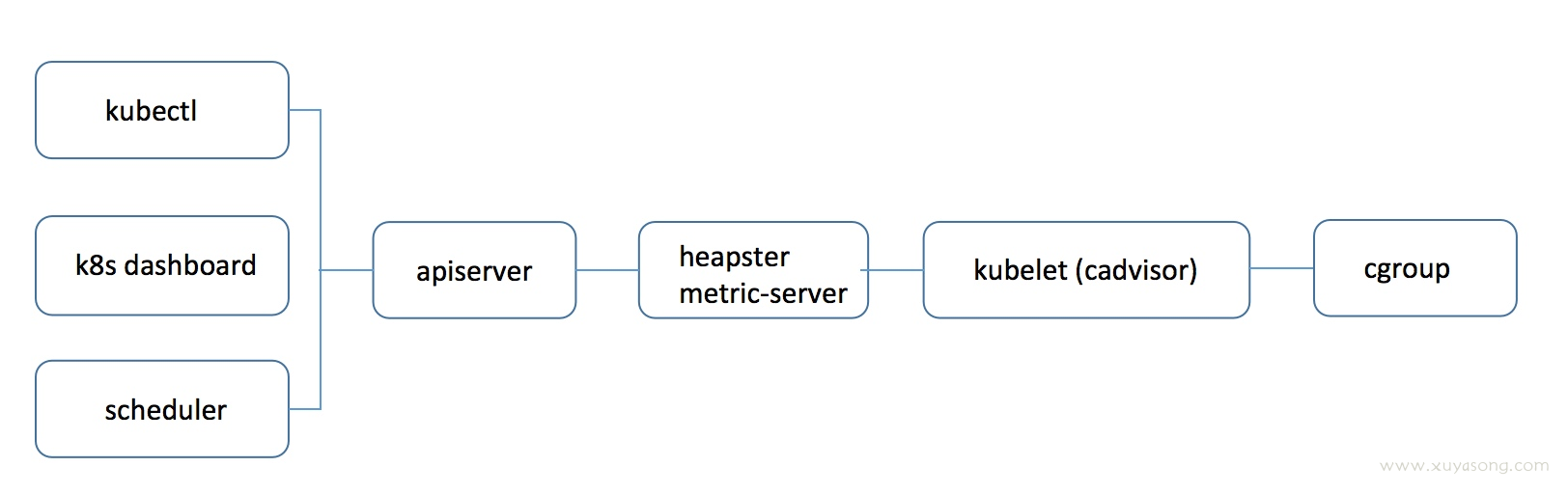

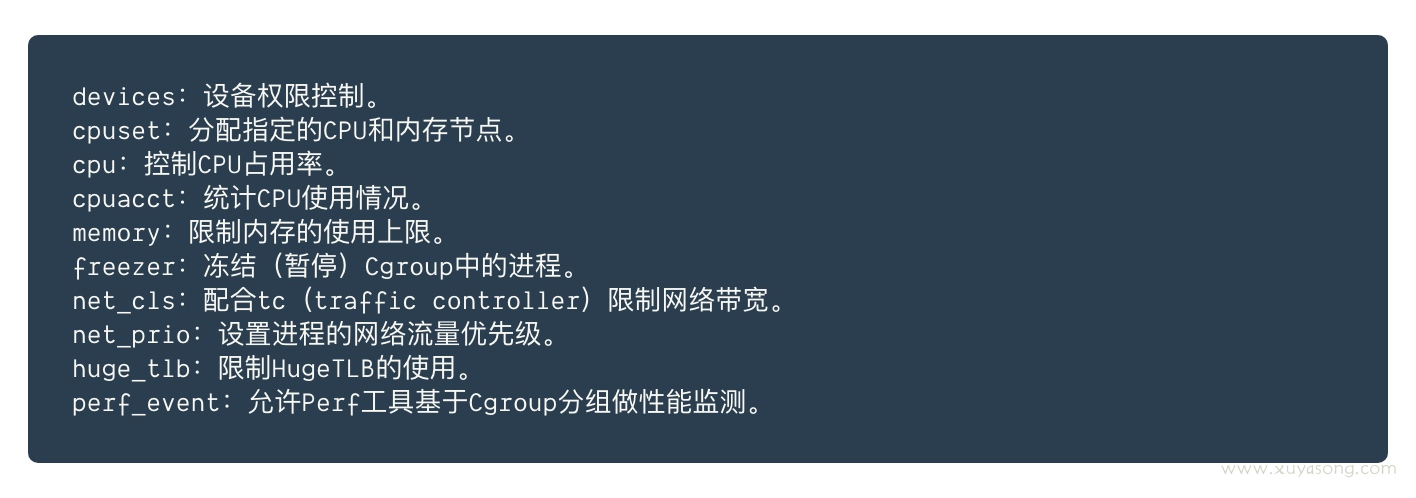

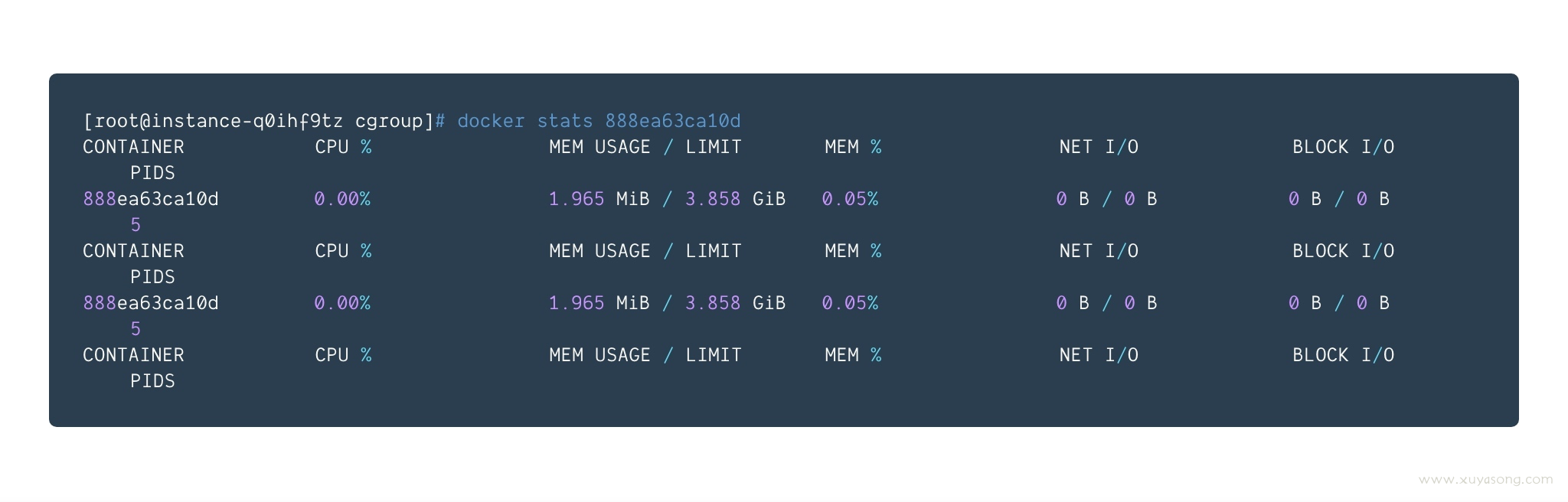

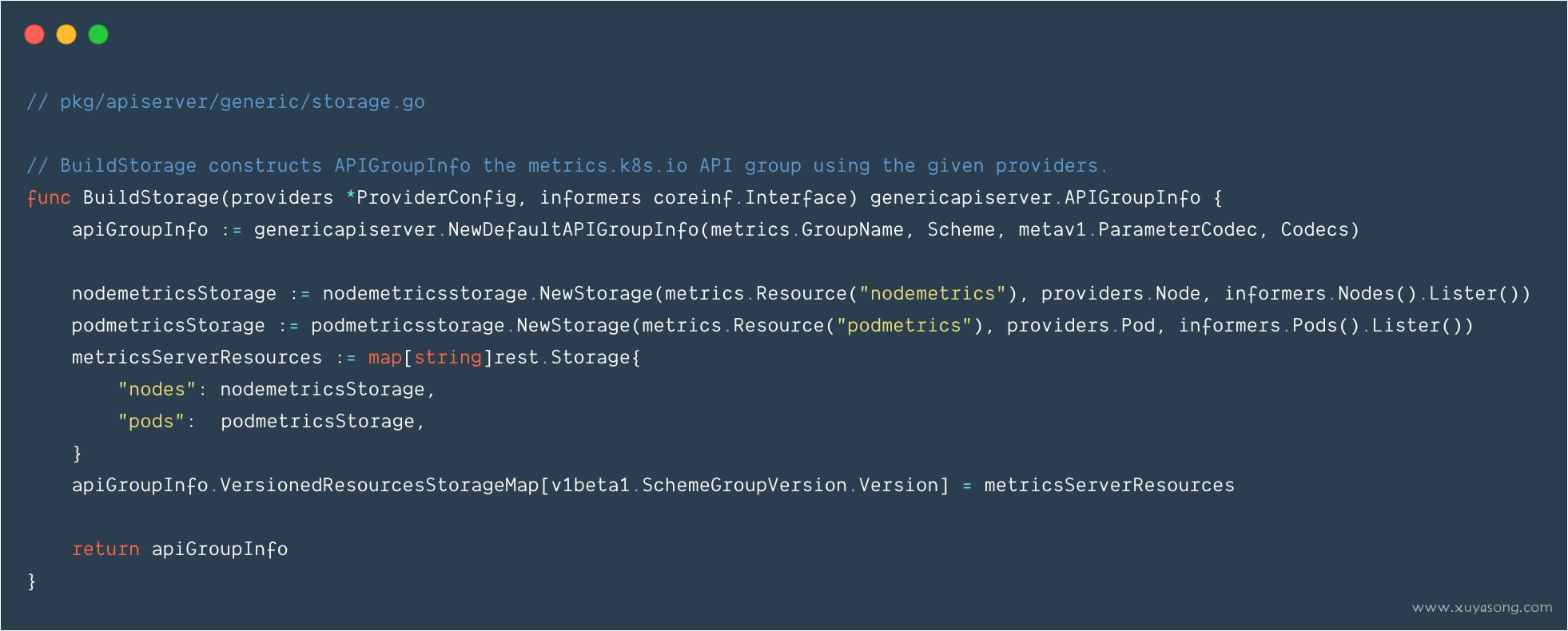

# 从kubectl top看K8S监控原理 ## 一. 前言 kubectl top 可以很方便地查看node、pod的实时资源使用情况：如CPU、内存。这篇文章会介绍其数据链路和实现原理，同时借kubectl top 阐述 k8s 中的监控体系，窥一斑而知全豹。最后会解释常见的一些问题： * kubectl top 为什么会报错？ * kubectl top node 怎么计算，和节点上直接 top 有什么区别？ * kubectl top pod 怎么计算，包含 pause 吗？ * kubectl top pod 和exec 进入 pod 后看到的 top 不一样？ * kubectl top pod 和 docker stats得到的值为什么不同？ 以下命令的运行环境为： * k8s 1.8 * k8s 1.13 ## 二. 使用 kubectl top 是基础命令，但是需要部署配套的组件才能获取到监控值 * 1.8以下：部署 [heapter](https://github.com/kubernetes-retired/heapster/blob/master/deploy/kube-config/standalone/heapster-controller.yaml) * 1.8以上：部署 [metric-server](https://github.com/kubernetes-sigs/metrics-server/tree/master/deploy/1.8%2B) kubectl top node: 查看node的使用情况 ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/4b11d5c6-5d90-4744-8054-3db7a8871f73.jpg?x-oss-process=style/watermark) kubectl top pod: 查看 pod 的使用情况 ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/347ddaa3-ffb6-49ca-a71a-b9272785b5e8.jpg?x-oss-process=style/watermark) 不指定pod 名称，则显示命名空间下所有 pod，--containers可以显示 pod 内所有的container ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/539e3a54-fa2d-4243-84df-c187ae36bcb0.jpg?x-oss-process=style/watermark) 指标含义： * 和k8s中的request、limit一致，CPU单位100m=0.1 内存单位1Mi=1024Ki * pod的内存值是其实际使用量，也是做limit限制时判断oom的依据。pod的使用量等于其所有业务容器的总和，不包括 pause 容器，值等于cadvisr中的container\_memory\_working\_set\_bytes指标 * node的值并不等于该node 上所有 pod 值的总和，也不等于直接在机器上运行 top 或 free 看到的值 ## 三. 实现原理 ### 3.1 数据链路 kubectl top 、 k8s dashboard 以及 HPA 等调度组件使用的数据是一样，数据链路如下： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/613aa6d5-5122-48b8-940c-5d484bfdf389.jpg?x-oss-process=style/watermark) 使用 heapster 时：apiserver 会直接将metric请求通过 proxy 的方式转发给集群内的 hepaster 服务。 ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/bebaf4a0-d3e1-41a8-b19d-23dea36f336e.jpg?x-oss-process=style/watermark) 而使用 metrics-server 时：apiserver是通过/apis/metrics.k8s.io/的地址访问metric ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/f9509563-30bc-469f-bb66-53e09a2a0487.jpg?x-oss-process=style/watermark) 这里可以对比下kubect get pod时的日志： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/3d6e7c8e-6dfa-41ed-a849-d7b2b48cf226.jpg?x-oss-process=style/watermark) ### 3.2 metric api 可以发现，heapster使用的是 proxy 转发，而 metric-server 和普通 pod都是使用 api/xx 的资源接口，heapster采用的这种 proxy 方式是有问题的： * 1. proxy只是代理请求，一般用于问题排查，不够稳定，且版本不可控 * 1. heapster的接口不能像apiserver一样有完整的鉴权以及client集成，两边都维护的话代价高，如[generic apiserver](https://github.com/kubernetes/apiserver)） * 1. pod 的监控数据是核心指标（HPA调度），应该和 pod 本身拥有同等地位，即 metric应该作为一种资源存在，如metrics.k8s.io 的形式，称之为 Metric Api 于是官方从 1.8 版本开始逐步废弃 heapster，并提出了上边[Metric api](https://github.com/kubernetes/metrics) 的概念，而metrics-server 就是这种概念下官方的一种实现，用于从 kubelet获取指标，替换掉之前的 heapster ### 3.3 kube-aggregator 有了metrics-server组件，采集到了需要的数据，也暴露了接口，但走到这一步和 heapster 其实没有区别，最关键的一步就是如何将打到apiserver的`/apis/metrics.k8s.io`请求转发给metrics-server组件？解决方案就是：[kube-aggregator](https://github.com/kubernetes/kube-aggregator)。 kube-aggregator是对 apiserver 的有力扩展，它允许k8s的开发人员编写一个自己的服务，并把这个服务注册到k8s的api里面，即扩展 API，metric-server其实在 1.7版本就已经完成了，只是在等kube-aggregator的出现。 kube-aggregator是 apiserver 中的实现，有些 k8s 版本默认没开启，你可以加上这些[配置](https://k8smeetup.github.io/docs/tasks/access-kubernetes-api/configure-aggregation-layer/#%E5%90%AF%E7%94%A8-apiserver-%E7%9A%84%E6%A0%87%E8%AE%B0) 来开启。他的核心功能是动态注册、发现汇总、安全代理。 ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/d4362b81-ae17-4ba5-a033-4fbe00e94642.jpg?x-oss-process=style/watermark) 如metric-server注册 pod 和 node 时: ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/5b932f40-7924-4b6d-91ba-6b3a8ab9e3b1.jpg?x-oss-process=style/watermark) ### 3.4 监控体系 在提出 metric api 的概念时，官方页提出了新的监控体系，监控资源被分为了2种： * Core metrics(核心指标)：从 Kubelet、cAdvisor 等获取度量数据，再由metrics-server提供给 Dashboard、HPA 控制器等使用。 * Custom Metrics(自定义指标)：由Prometheus Adapter提供API custom.metrics.k8s.io，由此可支持任意Prometheus采集到的指标。 ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/ba2ee3ba-ef88-4d5c-a67d-e064c1f87e7f.jpg?x-oss-process=style/watermark) 核心指标只包含node和pod的cpu、内存等，一般来说，核心指标作HPA已经足够，但如果想根据自定义指标:如请求qps/5xx错误数来实现HPA，就需要使用自定义指标了。 目前Kubernetes中自定义指标一般由Prometheus来提供，再利用k8s-prometheus-adpater聚合到apiserver，实现和核心指标（metric-server)同样的效果。 ### 3.5 kubelet 前面提到，无论是 heapster还是 metric-server，都只是数据的中转和聚合，两者都是调用的 kubelet 的 api 接口获取的数据，而 kubelet 代码中实际采集指标的是 cadvisor 模块，你可以在 node 节点访问 10255 端口 （read-only-port)获取监控数据： * Kubelet Summary metrics: 127.0.0.1:10255/metrics，暴露 node、pod 汇总数据 * Cadvisor metrics: 127.0.0.1:10255/metrics/cadvisor，暴露 container 维度数据 示例，容器的内存使用量： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/0e04ba92-66d8-468b-9afa-4743997add0c.jpg?x-oss-process=style/watermark) kubelet虽然提供了 metric 接口，但实际监控逻辑由内置的cAdvisor模块负责，演变过程如下： * 从k8s 1.6开始，kubernetes将cAdvisor开始集成在kubelet中，不需要单独配置 * 从k8s 1.7开始，Kubelet metrics API 不再包含 cadvisor metrics，而是提供了一个独立的 API 接口来做汇总 * 从k8s 1.12开始，cadvisor 监听的端口在k8s中被删除，所有监控数据统一由Kubelet的API提供 到这里为止，k8s范围内的监控体系就结束了，如果你想继续了解cadvisor和 cgroup 的内容，可以向下阅读 ### 3.6 cadvisor cadvisor由谷歌开源，使用Go开发，项目地址也是google/cadvisor，cadvisor不仅可以搜集一台机器上所有运行的容器信息，包括CPU使用情况、内存使用情况、网络吞吐量及文件系统使用情况，还提供基础查询界面和http接口，方便其他组件进行数据抓取。在K8S中集成在Kubelet里作为默认启动项，k8s官方标配。 cadvisor 拿到的数据结构示例： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/159dd023-29e5-4ad5-b0eb-399c73681524.jpg?x-oss-process=style/watermark) 核心逻辑： 通过new出来的memoryStorage以及sysfs实例，创建一个manager实例，manager的interface中定义了许多用于获取容器和machine信息的函数 ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/11cf7010-abb5-4fbb-bf0c-271764eb3b5d.jpg?x-oss-process=style/watermark) cadvisor的指标解读：[cgroup-v1](https://www.kernel.org/doc/Documentation/cgroup-v1/memory.txt) cadvisor获取指标时实际调用的是 runc/libcontainer库，而libcontainer是对 cgroup文件 的封装，即 cadvsior也只是个转发者，它的数据来自于cgroup文件。 ### 3.7 cgroup cgroup文件中的值是监控数据的最终来源，如 * mem usage的值，来自于 `/sys/fs/cgroup/memory/docker/[containerId]/memory.usage_in_bytes` * 如果没限制内存，Limit = machine\_mem，否则来自于 `/sys/fs/cgroup/memory/docker/[id]/memory.limit_in_bytes` * 内存使用率 = memory.usage\_in\_bytes/memory.limit\_in\_bytes 一般情况下，cgroup文件夹下的内容包括CPU、内存、磁盘、网络等信息： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/c473baf7-d62d-4823-aabf-e199773a0c64.jpg?x-oss-process=style/watermark) 如memory下的几个常用的指标含义： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/22efa988-bd03-4f48-b3cb-329e24db478b.jpg?x-oss-process=style/watermark) memory.stat中的信息是最全的： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/8f3e1d35-d8f9-41d0-9e29-8fb5ef8d8cf5.jpg?x-oss-process=style/watermark) 原理到这里结束，这里解释下最开始的kubectl top 的几个问题： ## 四. 问题 ### 4.1 kubectl top 为什么会报错 一般情况下 top 报错有以下几种，可以 kubectl top pod -v=10看到具体的调用日志: 1. 没有部署 heapster 或者 metric-server，或者pod运行异常，可以排查对应 pod日志 2. 要看的pod 刚刚建出来，还没来得及采集指标，报 not found 错误，默认1 分钟 3. 以上两种都不是，可以检查下kubelet 的 10255 端口是否开放，默认情况下会使用这个只读端口获取指标，也可以在heapster或metric-server的配置中增加证书，换成 10250 认证端口 ### 4.2 kubectl top pod 内存怎么计算，包含 pause容器 吗 每次启动 pod，都会有一个 pause 容器，既然是容器就一定有资源消耗（一般在 2-3M 的内存），cgroup 文件中，业务容器和 pause 容器都在同一个 pod的文件夹下。 但 cadvisor 在查询 pod 的内存使用量时，是先获取了 pod 下的container列表，再逐个获取container的内存占用，不过这里的 container 列表并没有包含 pause，因此最终 top pod 的结果也不包含 pause 容器 **pod 的内存使用量计算** kubectl top pod 得到的内存使用量，并不是cadvisor 中的container\_memory\_usage\_bytes，而是container\_memory\_working\_set\_bytes，计算方式为： * container\_memory\_usage\_bytes == container\_memory\_rss + container\_memory\_cache + kernel memory * container\_memory\_working\_set\_bytes = container\_memory\_usage\_bytes - total\_inactive\_file（未激活的匿名缓存页） container\_memory\_working\_set\_bytes是容器真实使用的内存量，也是limit限制时的 oom 判断依据 cadvisor 中的 container\_memory\_usage\_bytes对应 cgroup 中的 memory.usage\_in\_bytes文件，但container\_memory\_working\_set\_bytes并没有具体的文件，他的计算逻辑在 cadvisor 的代码中，如下： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/b8cf86c6-3418-4644-9960-93f8f1bfa2c3.jpg?x-oss-process=style/watermark) 同理，node 的内存使用量也是container\_memory\_working\_set\_bytes ### 4.3 kubectl top node 怎么计算，和节点上直接 top 有什么区别 kubectl top node得到的 cpu 和内存值，并不是节点上所有 pod 的总和，不要直接相加。top node是机器上cgroup根目录下的汇总统计 ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/64a63afe-7f2d-476a-8fba-5a3b6ee382f9.jpg?x-oss-process=style/watermark) 在机器上直接 top命令看到的值和 kubectl top node 不能直接对比，因为计算逻辑不同，如内存，大致的对应关系是(前者是机器上 top，后者是kubectl top): ``` rss + cache = (in)active_anon + (in)active_file ``` ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/aacec6d1-cfbe-455c-9acb-35a3d66a81bc.jpg?x-oss-process=style/watermark) ### 4.4 kubectl top pod 和exec 进入 pod 后看到的 top 不一样 top命令的差异和上边 一致，无法直接对比，同时，就算你对 pod 做了limit 限制，pod 内的 top 看到的内存和 cpu总量仍然是机器总量，并不是pod 可分配量 * 进程的RSS为进程使用的所有物理内存（file\_rss＋anon\_rss），即Anonymous pages＋Mapped apges（包含共享内存） * cgroup RSS为（anonymous and swap cache memory），不包含共享内存。两者都不包含file cache ### 4.5 kubectl top pod 和 docker stats得到的值为什么不同？ docker stats dockerID 可以看到容器当前的使用量： ![](http://vermouth-blog-image.oss-accelerate.aliyuncs.com/monitor/75884910-c1a7-4d39-8fe3-bf319e1a59f2.jpg?x-oss-process=style/watermark) 如果你的 pod中只有一个 container，你会发现docker stats 值不等于kubectl top 的值，既不等于 container\_memory\_usage\_bytes，也不等于container\_memory\_working\_set\_bytes。 因为docker stats 和 cadvisor 的计算方式不同，总体值会小于 kubectl top：计算逻辑是： ``` docker stats = container_memory_usage_bytes - container_memory_cache ``` ## 五. 后记 一般情况下，我们并不需要时刻关心node 或 pod 的使用量，因为有集群自动扩缩容(cluster-autoscaler)和pod 水平扩缩容（HPA）来应对这两种资源变化，资源指标的意义更适合使用prometheus来持久化 cadvisor 的数据，用于回溯历史或者发送报警。 关于prometheus的内容可以看[容器监控系列](https://yasongxu.gitbook.io/container-monitor/) 其他补充： 1. 虽然kubectl top help中显示支持Storage，但直到 1.16 版本仍然不支持 2. 1.13 之前需要 heapster，1.13 以后需要metric-server，这部分kubectl top help的输出 有误，里面只提到了heapster 3. k8s dashboard 中的监控图默认使用的是 heapster，切换为 metric-server后数据会异常，需要多部署一个metric-server-scraper 的 pod 来做接口转换，具体参考 pr： ## 六. 参考资料 * * * * * * * * * * * *
